Import Point

Assalamualaikum,

Dalam Blog ini saya akan menyampaikan tutorial penggunaan Civil 3d, versi civil 3d yang saya gunakan adalah 2017.
Langsung saja yang saya sampaikan adalah mengenai cara import point dari data excel ke Autocad Civil 3d.

Langkah-langkahnya adalah sebagai berikut :
1.  Siapkan file data point (Data pengukuran) yang berbentuk Koordinat (P,E,N,Z,D)
dimana format kolom di dalam excel sebagai berikut :



2. Setelah siap, save As excel ke dalam format *txt.

3.  Mulai buka Aplikasi Autocad Civil 3d, kalau sudah terbuka tekan (Ctrl+n) dan pilih  AutoCad Civil 3D (Metric) NCS seperti gambar lalu klik Open.

3. Pada Panel tab Insert (bagian bawah / ribbon) pilih - point from file

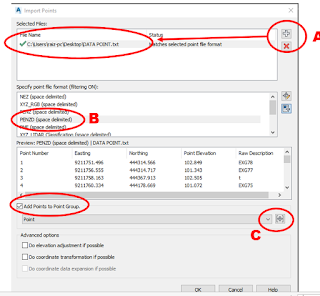

4. Akan Muncul gambar dibawah, pilih bagian A (add file) dan pilih file excel yang sudah disiapkan dalam format *txt

5. Kemudian dalam specify point file format pilih PENZD (Space Delimited)

6. Centang add points to point group - lalu klik bagian C pada gambar - beri nama point group (misal "point") - klik OK - lalu klik OK

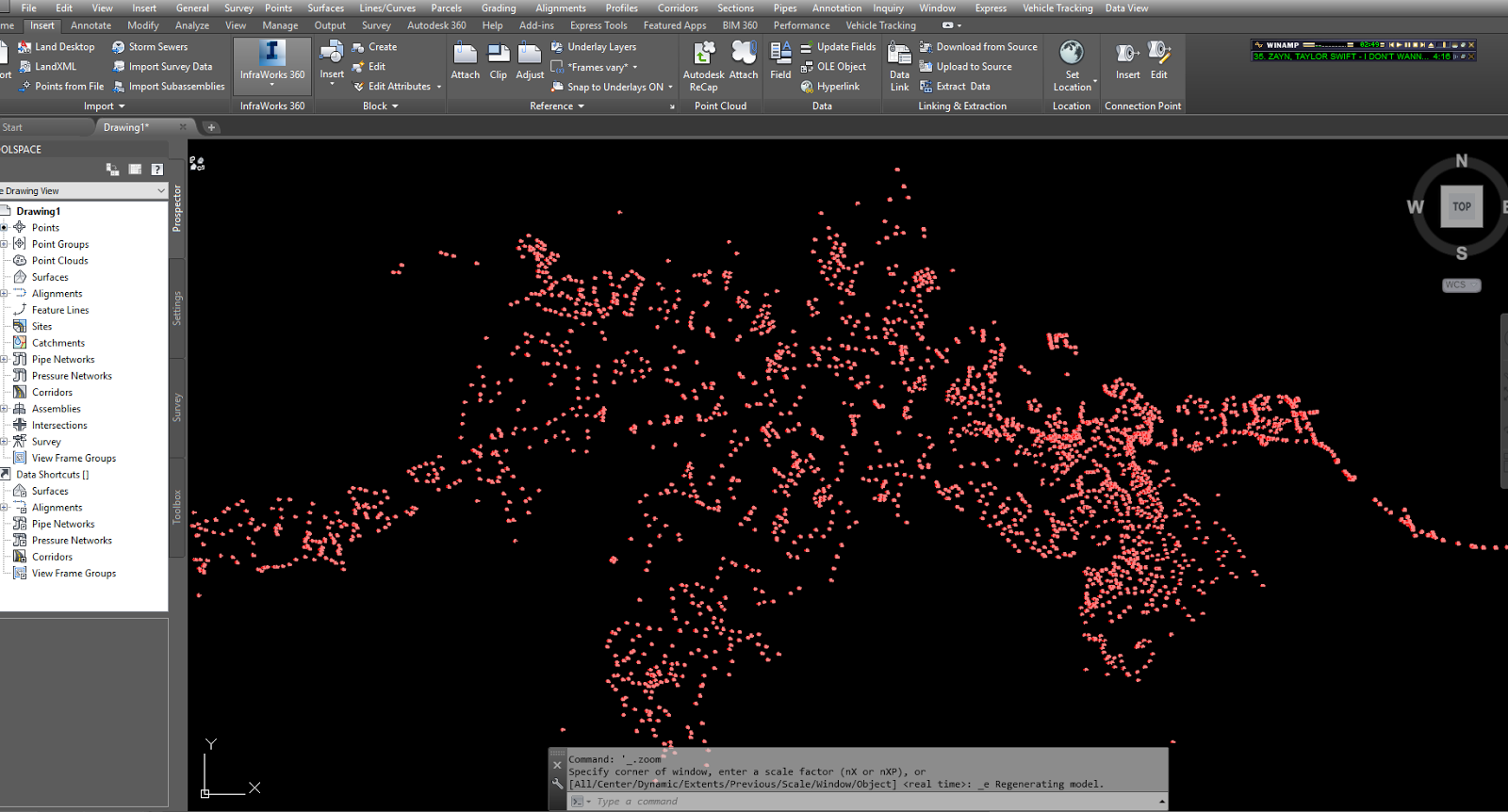

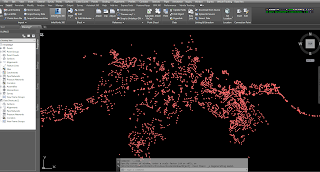

7. Setelah di OK lalu ketik ze - enter (pada command Autocad) dan point telah ter import

Demikian tutorial impot data koordinat excel ke AutoCad Civil 3d.

Tutorial selanjutnya adalah membuat surface dari data point.

Semoga bermanfaat,

Salam,

Rais
